簡易歩行分析システム
|
|
リハゲイト
|
|
|
小型軽量の9軸モーションセンサーを使ったカメラ不要のシステム
|
|
一般医療機器 歩行分析計 届出番号 20B2X00026RGM001 |
| |
| |
●カメラは不要。セッティングが簡単！ |
|
RehaGaitは、モバイル＆ワイヤレスで動作する簡易歩行分析システムです。
歩行に関するあなたの研究を強力にサポートします。
測定はモーションセンサーを体に装着するだけ。
カメラ等は使わないためセッティングが非常に簡単です。
小型軽量なセンサーなので、歩く際の邪魔になりません。
|
 |
従来の歩行分析は、多数のカメラを設置し、体にマーカを付け計測を行う大掛かりなシステムで行われてきましたが、本システムはモーションセンサーを装着するのみ（カメラ不要）のシンプルなシステムです。
|
●製品構成 |
|
製品構成は、モーションセンサーとタブレットのみ。
センサーは、付属のバンドで体に巻くだけです。
|
 |
モーションセンサーは、２センサーと7センサーの２種類のタイプがあり、装着するセンサー数により解析項目が異なります。
|
◆２センサー （足首x2）
|
 |
＜パラメータ＞
・歩幅
・速度
・時間因子
・足の角度
・分回しなど |
|
◆７センサー （腰、太股x2、脛x2、足首x2）
|
 |
＜パラメータ＞
・２センサーの項目
および
・関節角度（足首、膝、股） |
|
●タブレットの利用により、その場でレポート確認まで！ |
|
本製品は、Windowsタブレットを標準装備。
データの計測からレポートの作成までタブレットのみで行えるため場所を選びません。データ収録後、その場で直ぐに解析結果を見ることも可能です。
|
|
タブレットのカメラ機能を使ってビデオの撮影も可能。
撮影した動画は、後から再生できるため、どんな実験のデータであったか一目瞭然です。
|
●ワイヤレスにより対象者を束縛しません |
|
モーションセンサーからのデータは、ワイヤレスでタブレットに送信されます。
通信方式は、Bluetooth（近距離無線通信）を採用しています。
|
●豊富な解析項目 |
|

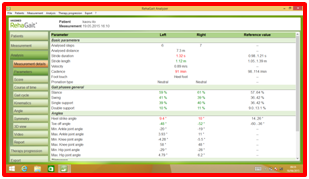

Parameter |
解析した指標を一括で見ることができます。
|
 |
例）歩数、距離、歩行周期、ストライド長、速度、ケイデンス、立脚、遊脚、単脚支持期、両脚支持期、角度（踵接地、爪先離地、足関節、膝関節、股関節）、足の高さなど |
|
Kinematics |
足の高さなど位置情報から得られる時系列、正規化、一歩一歩の重ね書きのグラフを見ることができます。正規化グラフでは、標準偏差や踵接地、足底接地、踵離地、爪先離地の位置を参照することも可能です。
|
 |
例）足の高さ、回旋運動、地上高（クリアランス）、速度、加速度など |
|
Angle |
足の角度の時系列、正規化、一歩一歩の重ね書きのグラフを見ることができます。正規化グラフでは、標準偏差や踵接地、足底接地、踵離地、爪先離地の位置を参照することも可能です。
|
 |
例）足関節、膝関節、股関節、地面と足部との角度など |
|
Gait cycle |
歩行周期における各フェーズの比率を見ることができます。
|
 |
例）立脚期・遊脚期、荷重応答期・立脚中期・立脚後期・遊脚前期・遊脚期など |
|
Course of time |
歩行周期における各フェーズのタイミングを見ることができます。
|
 |
例）立脚、遊脚、単脚支持期、初期接地、荷重応答期、立脚中期、立脚後期、遊脚前期、遊脚期など |
|

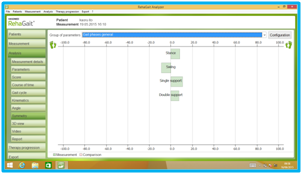

Symmetry |
各種データの左右差を見ることができます。
|
 |
例）立脚、遊脚、単脚支持期、両脚支持期、荷重応答期、立脚中期、立脚後期、遊脚前期、遊脚期、最大回旋運動、角度（踵接地、爪先離地、足関節・膝関節・股関節の最小/最大）など |
|
Score |
それぞれの値に対して点数を見ることができます。
|
|
|
3D view |
実際の歩行の様子をモデル化して見ることができます。
|
|
|
