シャツを着るだけで、生体信号が約48時間計測できる。

hexoskin_image_top

ご紹介動画

動画内には古い情報が含まれております。次の点にご注意ください。
・最新の管理用プログラムやアプリでは、画面デザインが動画内のものと異なります。
・最新の管理用プログラムでは、計測データを直接PCに保存することができます。

複数の生体信号を同時計測

心電図や呼吸など、複数の生体信号が同時に計測できます。また、心拍数や呼吸率など、計測した生データから計算によって導かれる項目も取得できます。

heart 心電図(3誘導)、心拍数、R-R間隔
respiration 呼吸、呼吸率、換気量(ベルトの伸び縮みからの推定値)
activity 加速度、活動量、歩数、歩行率
activity 収縮期血圧(脈波伝播時間からの推定値)
activity 酸素飽和度(SpO2)、容積脈波
activity 体表面温度

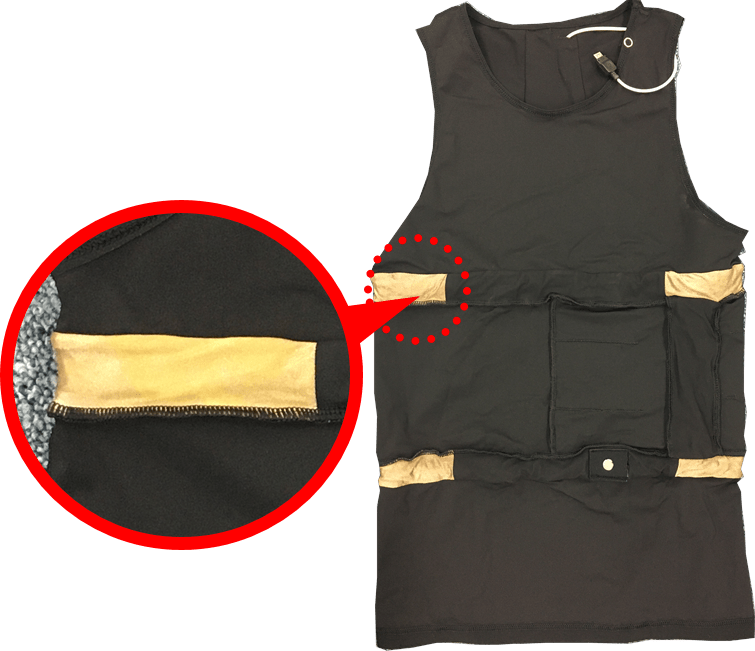

シャツを素肌に着るだけ

センサーがシャツと一体化しているため、シャツを直接素肌に着るだけで計測が行えます(心電センサーには付属のジェルを塗り付ける)。
着る人の負担になったり、計測対象の動作を妨げることはありません。

shirts_back shirts_electrode

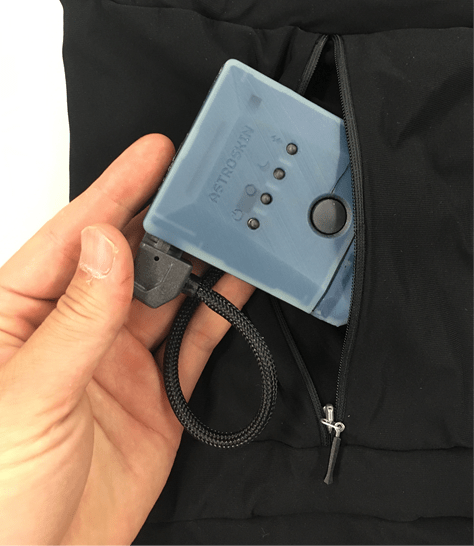

データはロガーで収録

計測はとても簡単。シャツから伸びるケーブルをロガーに挿すと計測スタート、抜くと終了します。センサーのデータがこのケーブルによって集められ、全てロガーに記録されます。
ロガーには3軸の加速度センサーが内蔵されており、加速度も同時に計測されます。

Logger

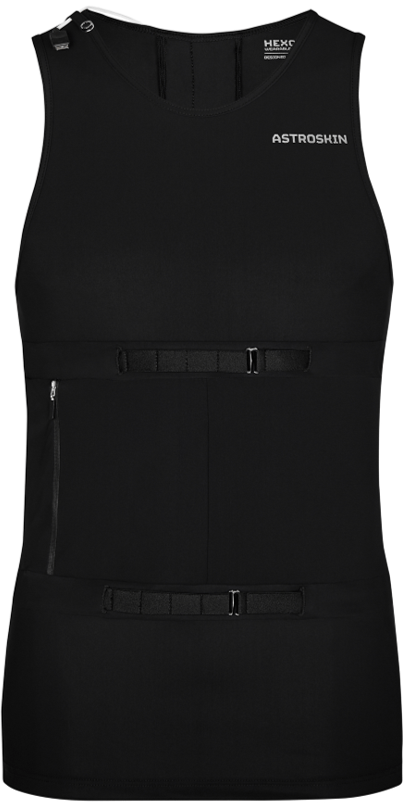

シャツ

シャツは、男性・女性それぞれに豊富なサイズが用意されています。
伸縮性・速乾性・通気性に優れた素材で開発されており、抗臭・UVカット仕様で、もちろん洗濯も可能です。

shirts_back

動きのある動作にも対応

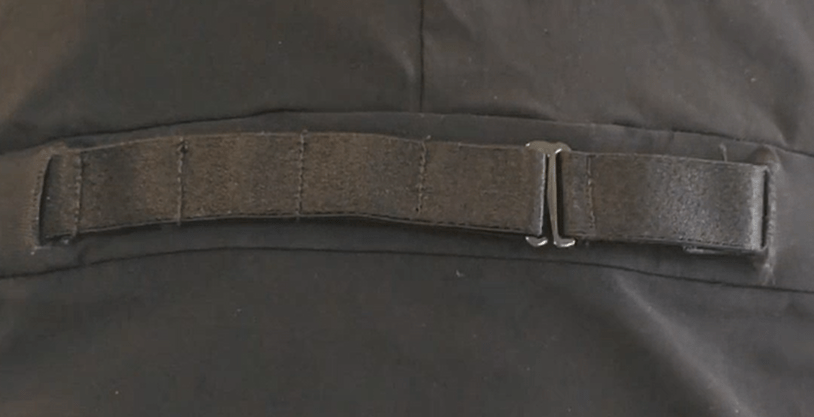

胸部と腹部をストラップ(シャツに付属)で締めつけ、心電センサーを肌に密着させれば、多少動きのある動作でもデータにノイズが入り難くなります。ストラップは伸縮素材でできています。

shirts_band

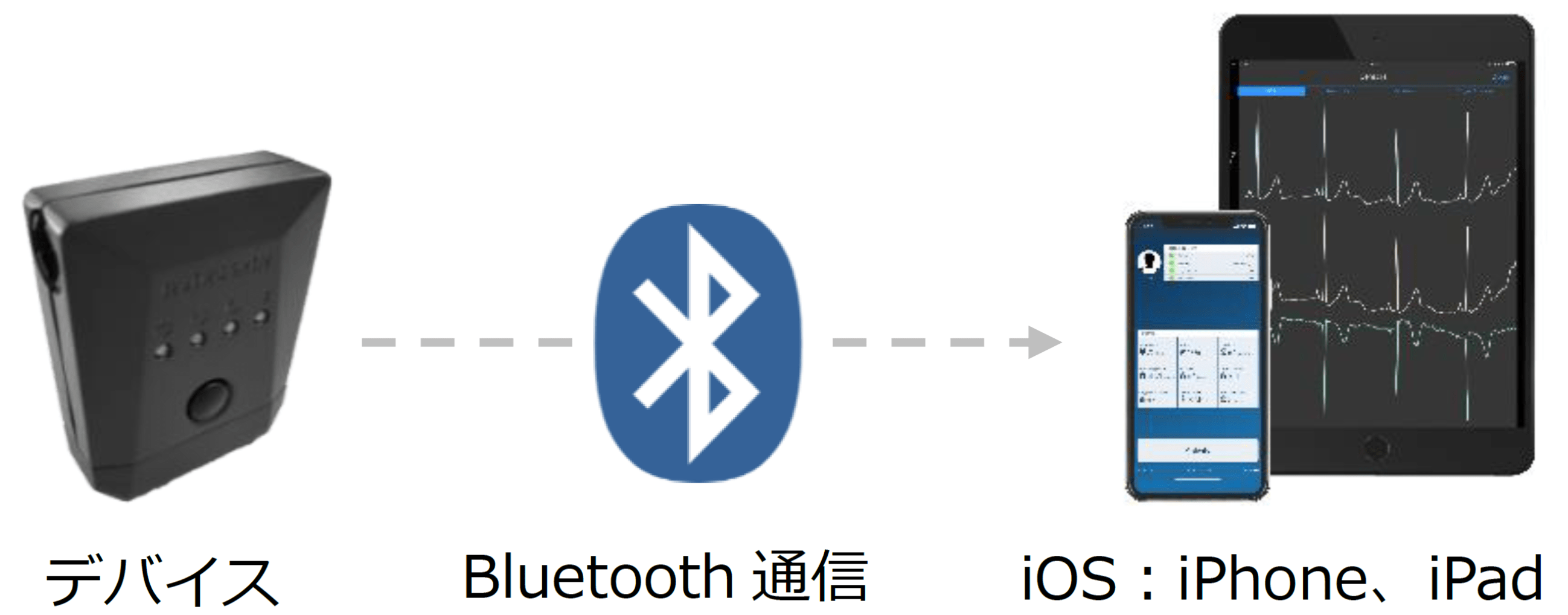

スマホやタブレットでモニタリング

iOSの端末があれば、Bluetooth通信により計測中のデータをほぼリアルタイムでモニタリングできます(※多少、タイムラグが発生します)。

logger_iphone

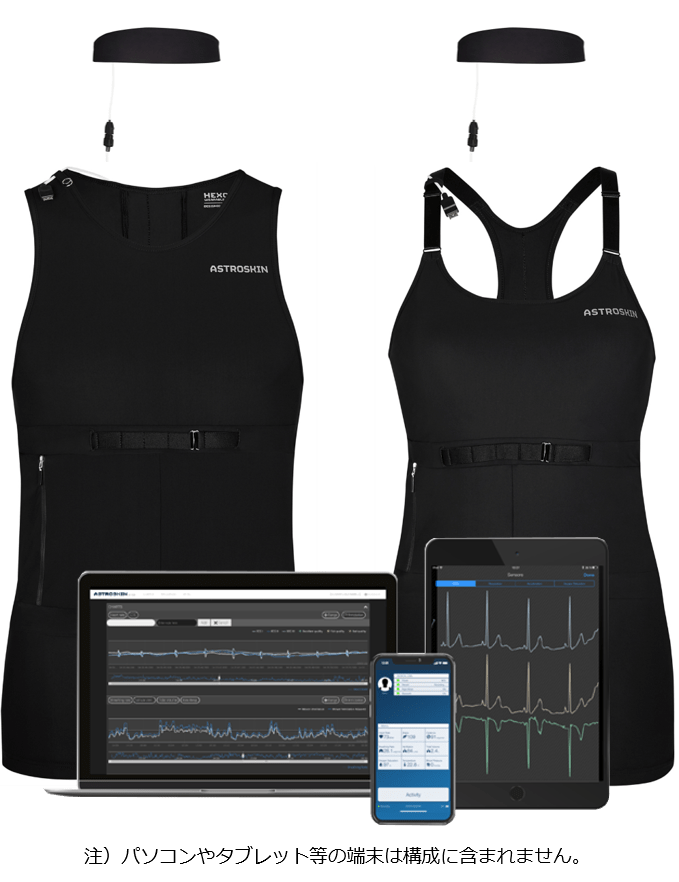

シンプルな製品構成

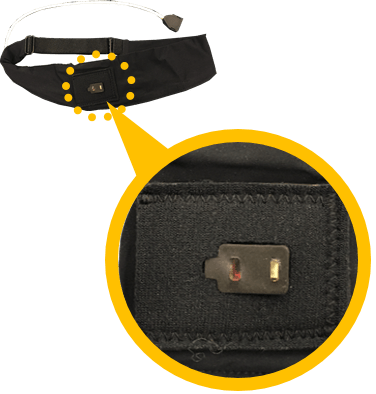

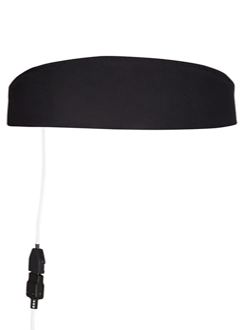

計測に必要なものは、専用のシャツ、ヘッドバンド、ロガー(デバイス)、接続ケーブルです。1台のロガーで、複数枚のシャツを切り替えながら計測することも可能です。
注)パソコンやモニタリング用のタブレット等は構成に含まれません。

Shirt Headband Logger Cable

計測データはクラウドサーバで管理

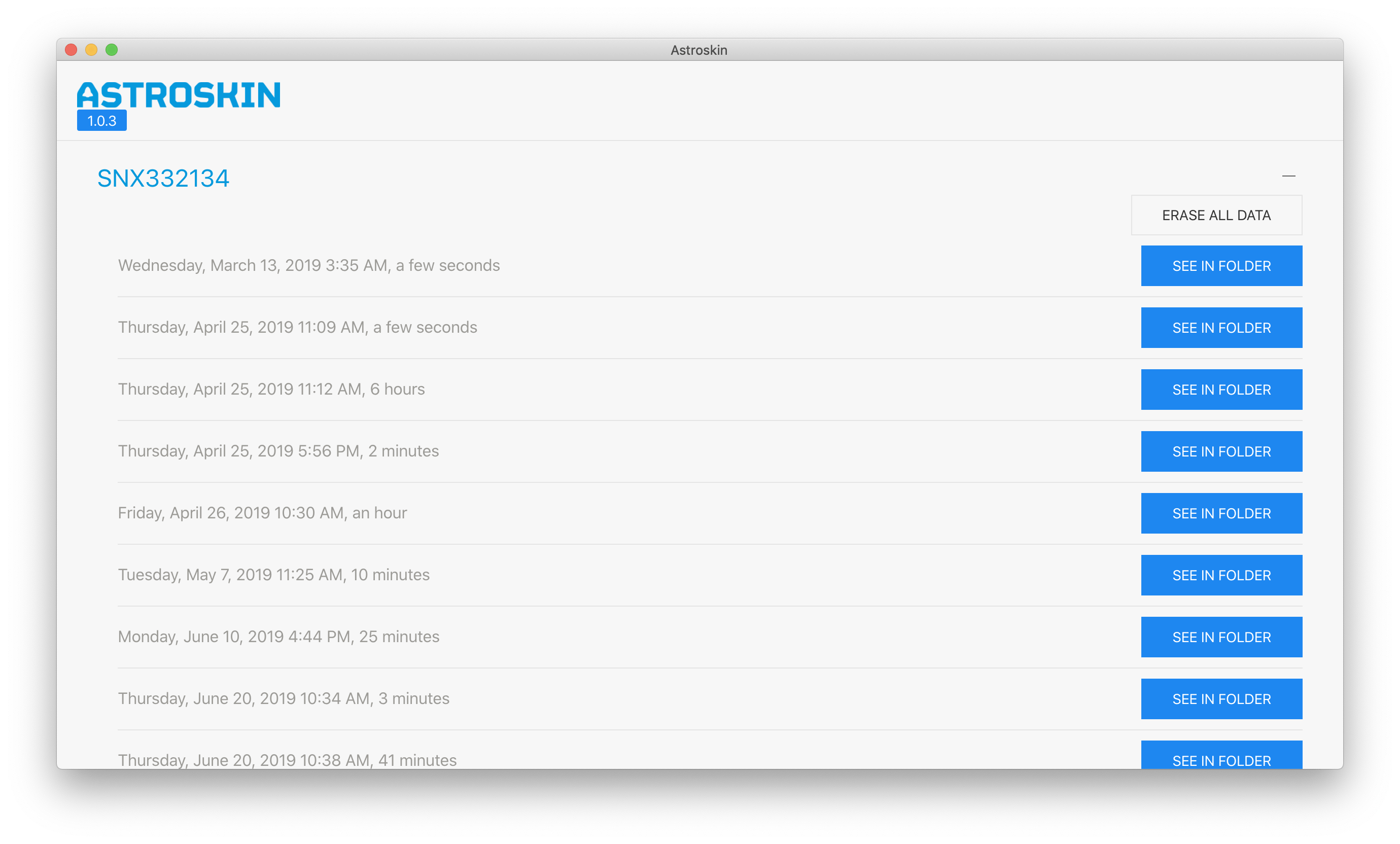

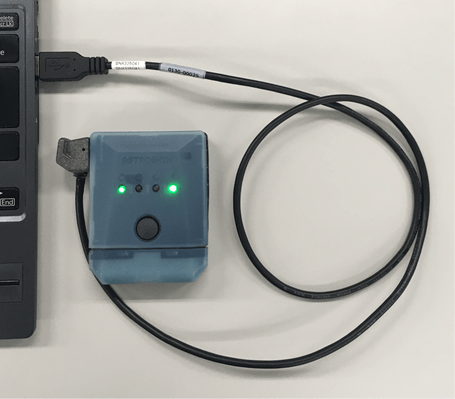

ロガーに記録されたデータは、接続ケーブルでPC(現在は、MacPCのみに対応)に接続して専用ソフトウェア(メーカから無償提供)で吸い出します。そして、メーカが運営するクラウドサーバ(無料)にアップロードし、管理します。
クラウドサーバに保存したデータは、いつでも自由にダウンロードできます。

logger_pc login web_dataview

センサーおよびロガーの仕様

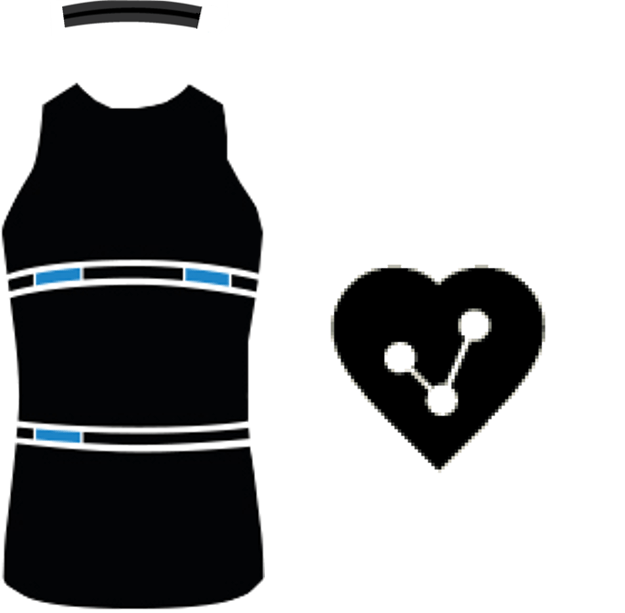

3-lead ECG
activity

心電図関連

  • 心電図(3誘導, 250Hz, 分解能:1μV)
  • 心拍数(30-220 beats/min, 1Hz, 分解能:16bits)
  • R-R間隔(分解能:4ms)

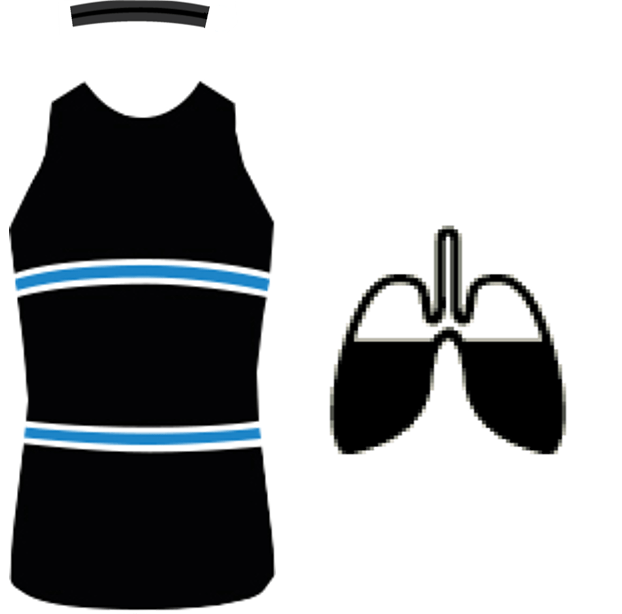

Dual Channel Breathing Sensors
activity

呼吸関連

  • 呼吸(2ch[胸、腹], 125Hz)
  • 呼吸数(3-60breaths/min, 1Hz, 分解能:0.1 RPM)
  • 分単位換気量(80-65000mL, 1Hz, 分解能:10mL)
  • 1回換気量(80-10000mL, 1Hz, 分解能:13mL)
  • 呼気・吸気イベント(分解能:8ms)

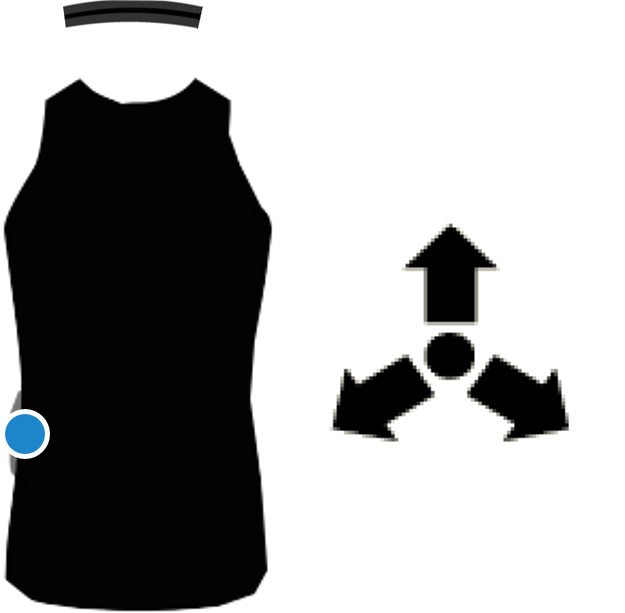

3-axis Accelerometer
activity

加速度関連

  • 加速度(3ch, 50Hz, ±16G, 分解能:3.9mG)
  • 活動量(1Hz, 分解能:3.9mG)
  • 歩数
  • 歩行率(1Hz, 30-240steps/min, 直近8歩を基に計算)

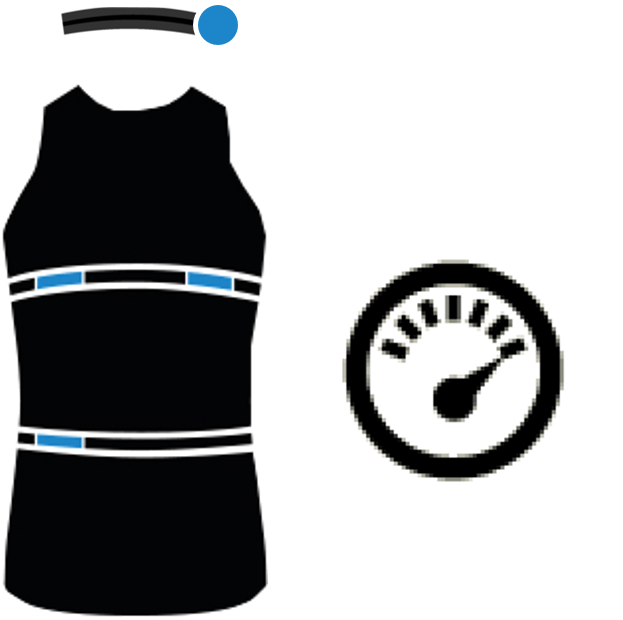

Systolic Blood Pressure
activity

血圧関連

  • 収縮期血圧(1Hz, 脈波伝播時間から推定)

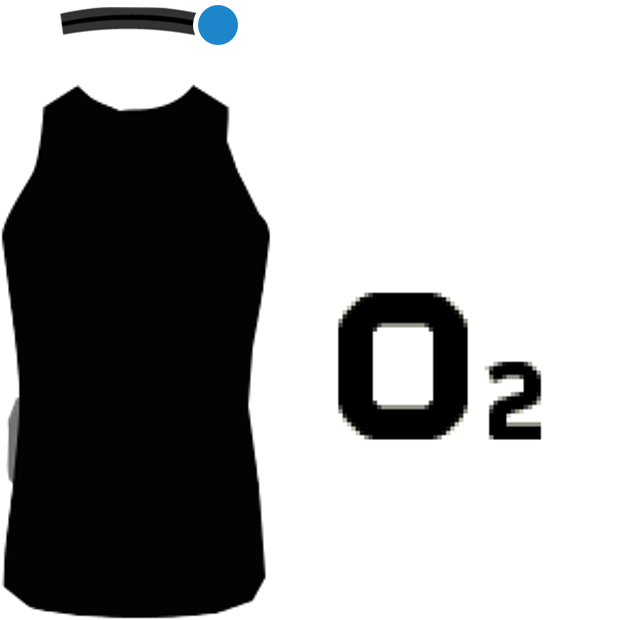

Pulse Oximetry
activity

脈波関連

  • 酸素飽和度(SpO2)(%, 1Hz)
  • 容積脈波(PPG)(75Hz)
  • 脈拍数(1Hz)

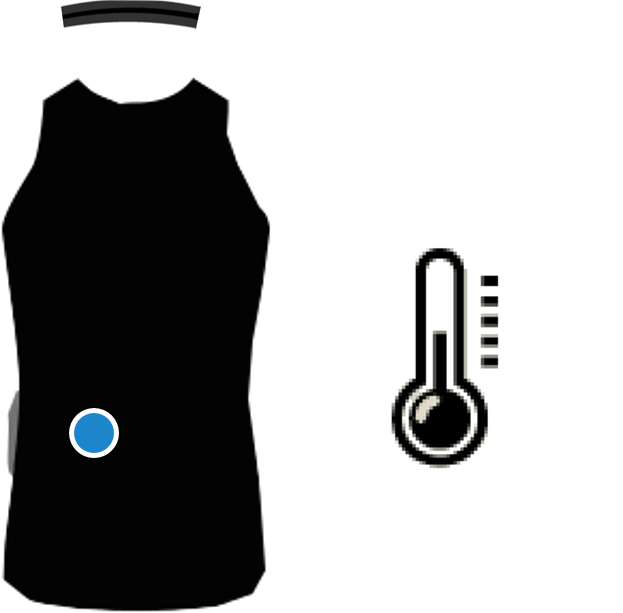

Skin Temperature
activity

体温関連

  • 体表面温度(1Hz, 分解能:0.1℃)
DEVICE
device

  • サイズ : 85 x 55 x 25 mm
  • 重量 : 89 g (バッテリをのぞく)
  • バッテリ:約48時間(単三電池2本)
  • メモリ : 4GB (約560時間分)

シャツの特長・サイズ

<特長>

  • 伸縮性、速乾性、通気性に優れた素材
  • 軽量、抗菌、UVカット、ウォッシャブル

<形状>

  • タンクトップ

<サイズ>

●男性用

サイズ 腹部[cm] 胸部[cm]
2 Extra Small (2XS) 70 – 74 70 – 74
Extra Small(XS) 75 – 79 75 – 79
Small(S) 80 – 85 80 – 85
Medium(M) 86 – 91 86 – 91
Large(L) 92 – 97 92 – 97
Extra Large(XL) 98 – 102 98 – 102
2 Extra Large (2XL) 103 – 109 103 – 109
3 Extra Large L (3XL) 110 – 118 110 – 118
4 Extra Large L (4XL) 119 – 126 119 – 126

●女性用

サイズ 腹部[cm] 胸部(アンダー)[cm] 胸部(トップ)[cm]
2 Extra Small (2XS) 67 – 71 67 – 71 72.5 – 86.5
Extra Small(XS) 72 – 77 72 – 77 77.5 – 92.5
Small(S) 78 – 83 78 – 83 82.5 – 99
Medium(M) 84 – 88 84 – 88 87.5 – 105
Large(L) 89 – 94 89 – 94 92.5 – 111
Extra Large(XL) 95 – 99 95 – 99 97.5 – 117
2 Extra Large (2XL) 100 – 107 100 – 107 103 – 123
3 Extra Large (3XL) 108 – 116 108 – 116 110.5 – 132
4 Extra Large (4XL) 117 – 123 117 – 123 118 – 141

※3XLと4XLは、受注生産のみの対応となります。

※サイズによっては欠品している可能性もございます。ご注文される前に必ず弊社までお問い合せ下さい。
※メーカの都合により、仕様が変更されることもございます。

構成

お客様のご使用目的に合わせて、最適な構成をご提案致します。
お気軽に、弊社までお問合せ下さい。

シャツ・デバイスキット

デバイス×1 + 半袖シャツ×1 + ヘッドバンド×1 + 接続ケーブル×1 のセット商品

オプション

・追加デバイス
・追加シャツ
・追加ヘッドバンド

解析ソフトウェア

ECG解析プログラム BIMUTAS-Video for ECG

価格

製品 型式 定価(税込)
シャツ・デバイスキット AST-KIT \1,408,000
(税抜\1,280,000)

オプション

製品 型式 定価(税込)
追加デバイス AST-DV \1,078,000
(税抜\980,000)
追加シャツ AST-SH \220,000
(税抜\200,000)
追加ヘッドバンド AST-HB \121,000
(税抜\110,000)
接続ケーブル AST-USB \49,500
(税抜\45,000)

※1:シャツ、ヘッドバンド、接続ケーブルを単品で購入される場合は、別途カナダからの輸送料として20,000円(税抜)を頂戴致します。

解析ソフトウェア

製品 型式 定価(税込)
心拍変動解析プログラム BIMUTAS-Video for ECG \330,000
(税抜\300,000)

お問い合わせ

ご質問・ご相談などお気軽にお問い合わせください。

キッセイコムテック株式会社
公共・医療ソリューション事業部
TEL: 0263-48-5551
製品名ASTROSKIN
分類心電図、呼吸、加速度、脈波、
SpO2、体表面温度、血圧 他
製品概要着るだけで約48時間程のデータ計測が可能なウェアラブルのマルチ生体センサー
資料 カタログダウンロード 資料ダウンロード
