マウスやラットの足裏解析を低価格で実現!

toplogo

シンプルな構成で低価格を実現

安価な装置(動物の歩行面 兼 カメラ台)により、デジタルでの足裏解析を低価格で実現します。

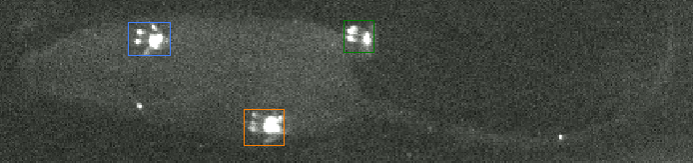

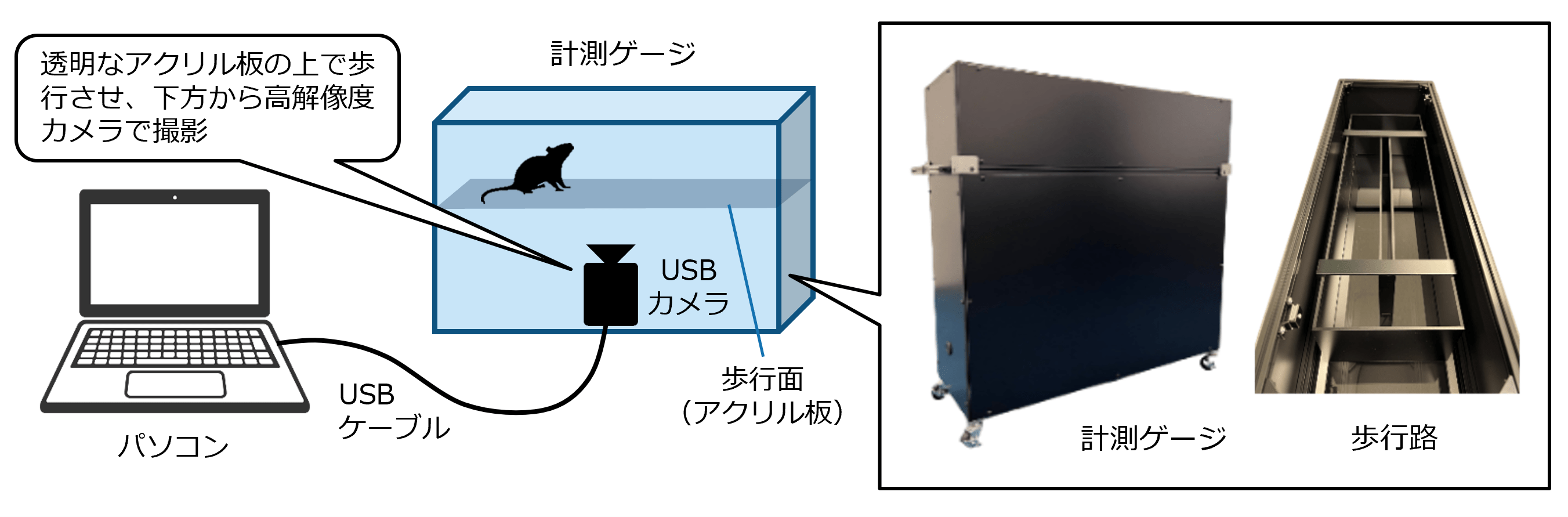

ガラス板の上をマウスやラットなどに歩行させ、その様子を下方向から高解像度・ハイスピードのカメラで撮影します。そして、映像から足裏の接地箇所を検出し、時間因子(歩行周期など)・距離因子(ストライド長)、足の向き、足裏の面積などのパラメータを算出します。

mouse

暗がりでの歩行を収録

八方を塞いだ外光が入らない装置により、できるだけ暗がりの中での動物の歩行を収録。
ガラス板の横方向から光を入れ、動物の足裏がガラス板に接地して光が浮かび上がる状態を下方向からカメラで撮影します。

遡り録画で取り逃しを防止

思い通りに歩いてくれない動物の歩行を的確にとらえるため、停止ボタンを押したタイミングから一定時間遡った動画を保存します。「うまく歩いたな」と思ったら停止ボタンを押すだけ!

豊富な解析機能

標準で以下の解析機能が用意されています。

立脚期バーグラフ 面積変化

4本の足それぞれについて、ガラス板に接地している「立脚期」の長さをバーグラフで表示します。

検出した足裏の面積変化をグラフ化します。

接地・離地時点 時間因子・距離因子

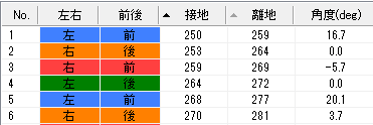

4本の足それぞれについて、接地・離地のタイミングを算出し、リスト化します。

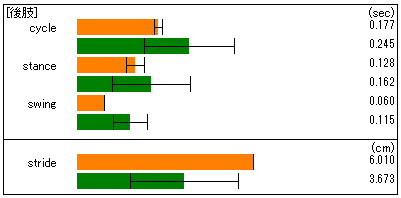

時間因子(歩行周期、立脚期、遊脚期)と距離因子(ストライド長)の平均値と標準偏差をグラフで表示します。

足裏合成 足の向き

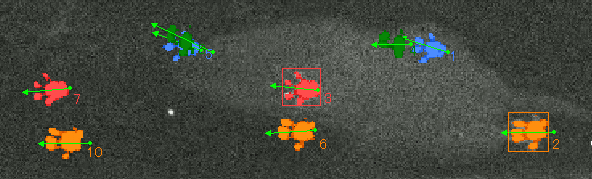

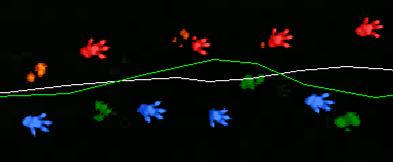

検出した足裏を合成して表示します。動画を再生しながら、それまでについた足の足裏だけを合成表示することも可能です。

足裏ごとに足の向きを任意に指定でき(手動)、進行方向との角度を数値化します。

データベースによるデータ管理

収録した動画や解析結果はデータベースで一元管理。データには、個体ID、個体名、計測日付、実験担当者、検索キーワードなどの情報を付加することができ、蓄積したデータの中から対象データを簡単に検索できます。

ソフトウェア仕様

分析エリア設定

歩行エリア指定、進行方向指定、分析区間指定

足裏検出

接地区間の自動検出(足裏の位置と範囲は手動で指定)

画像処理

ノイズ除去(自動・手動)、画像補正(コントラスト、明るさ、ガンマ補正、閾値調整)

解析機能

時間因子算出(歩行周期、立脚期時間、遊脚期時間)、距離因子算出(ストライド長)、接地・離地時点リスト表示、足裏表示(全足合成表示、再生順合成表示)、面積グラフ、立脚期バーグラフ、接地状態のコマ送り再生

出力機能

CSV出力、静止画出力、動画出力

その他

簡易数値計算(画像上での2点間距離および3点間の角度)、レンズ歪み補正(キャリブレーション)

ハードウェア仕様

カメラ

解像度

1440×1080

フレームレート

120fps

カラー

白黒

パソコン

推奨スペック

・OS:Windows10 Pro 64bit
・CPU:Intel Core-i5プロセッサ第8世代以降
・メモリ:16GB以上
・ディスク:SSD 512GB以上
・その他:USB3.0ポート搭載機種(注1)

(注1)USBカメラによる動画収録を行う為に必要です。
(注2)推奨スペックを満たしていても、正常にソフトウェアが動作しない可能性もございます。ご自身でパソコンを用意される際には、必ず弊社へお問い合わせください。

構成

お客様の研究目的に合わせて、最適なシステム構成をご提案致します。
お気軽に、弊社までお問合せ下さい。

構成例

USBカメラ、USBケーブル、足裏装置※1、パソコン、キャリブレーションシート※1、ソフトウェアライセンス(収録・解析)


※1:足裏装置とキャリブレーションシートのサイズは、ご希望を伺って最適なものをご提案差し上げます(例:マウス用:約56p×26p、ラット用:約56p×86p)

価格

ソフトウェアライセンス

製品 型式 定価(税込)
FootStampソフトウェア FootStamp \2,200,000
(税抜\2,000,000)

オプション

製品 メーカ 定価(税込)
足裏装置(カスタムサイズ) キッセイコムテック ご相談ください
ガラス板(カスタムサイズ) キッセイコムテック ご相談ください

お問い合わせ

ご質問・ご相談などお気軽にお問い合わせください。

キッセイコムテック株式会社
公共・医療ソリューション事業部
TEL:0263-48-5551
製品名足裏計測システム
分類足裏計測
製品概要マウスやラットの足裏解析を低価格で実現
資料 カタログダウンロード 資料ダウンロード
