VideoOption SleepSign用オプションプログラム

VideoOptionは「睡眠解析研究用プログラム SleepSignR」のオプションプログラムであり、脳波や筋電図等の生体信号と同時に動画像が収録できます。また、同時再生が行えます。
　

1．動画像収録

A/D変換ボードからの波形とキャプチャーボードからの動画像を同期して収録できます。

＜動画像収録機能＞

  • 収録時間は保存媒体に依存しますので長時間の動画像を収録することができます。（MPEG-4形式保存（30fps））
  • 複数のタイマーを設定することができるため必要な時間帯だけ収録が行えます。

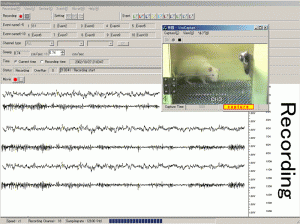

画面例
videorecorder

＜フレームグラバーボード（メーカー：TheImagingSource社）＞

製品名 インターフェイス ビデオ入力信号 定価（税込）
DFG/SV1 PCI Express　Bus NTSC \32,780
（税抜\29,800）
注：入力端子はビデオ端子です。

＜収録時間の目安＞

  • サンプリング周波数256Hz、16chを24時間収録した場合、画像データサイズは15.8GByte（波形データサイズは0.685GByte）になります。
  • 目安として、1分間で約11.25MByte、1時間で約675MByteになります。

2．動画像再生

動画像と波形の同期再生が可能です。

＜動画像再生機能＞

  • 波形上をクリックすることで瞬時に動画像を表示します。又スロー再生により細かな動きも追うことができます。
  • 不必要な時間帯のみ動画像を削除することができますので、DVDなどの記録媒体へ保存が可能です。
  • 特定領域の画像を拡大して表示再生することができます。4分割の画像分割機で収録した場合などは任意の位置（左上、左下、右上、右下）をそれぞれ拡大できます。
  • プレゼンテーション用資料として活用できます。PowerPoint上から指定した波形と動画像を自動再生できます。
画面例
videoplayer1 videoplayer2

特徴

  • VideoOptionは「睡眠解析研究用プログラム SleepSignR」のオプションプログラムであり脳波、筋電図等の生体信号と同時に動画像が収録でき、又同時再生が行えます。
  • A/D変換ボードからの波形とキャプチャーボードからの動画像を同期して収録できます。
  • 収録時間は保存媒体に依存しますので長時間の動画像を収録することができます。（MPEG-4形式保存（30fps））
  • 複数のタイマーを設定することができるため必要な時間帯だけ収録が行えます。
  • 動画像と波形の同期再生が可能です。
    波形上をクリックすることで瞬時に動画像を表示します。又スロー再生により細かな動きも追うことができます。
  • 不必要な時間帯のみ動画像を削除することができますので、DVDなどの記録媒体へ保存が可能です。
  • 特定領域の画像を拡大して表示再生することができます。4分割の画像分割機で収録した場合などは任意の位置（左上、左下、右上、右下）をそれぞれ拡大できます。
  • プレゼンテーション用資料として活用できます。PowerPoint上から指定した波形と動画像を自動再生できます。

動作環境

パソコン

スペック

・USBポート搭載機種（注1）
・CPU：Intel Core-i5以上
・メモリ：4GB以上
・ハードディスク：空き容量500GByte以上
対応OS（注2）

・Windows7 32bit
・Windows10 Pro 32bit/64bit

A/D変換ボード（注3）（注4）

インターフェース 型式 メーカー ボードサイズ（mm）
PCI Bus AD16-16U(PCI)EV CONTEC 176.41(L)×105.68(H)
PCIex1 AIO-161601UE3-PE 169.33(L)×110.18(H)

動画ボード（注5）

インターフェース 型式 メーカー ボードサイズ（mm）
PCIex1 DFG/SV1 TheImagingSource 130(L)×97(H)
（注1） ソフトのプロテクトキーを装着する為に必要です。
（注2） その他OSを使用したい場合は弊社までお問い合わせください。
（注3） アナログデータを収録される場合は、別途A/D変換ボードならびに信号接続ケーブルが必要になります。
（注4） A/D変換ボードのインターフェースによってパソコンに装着できない場合があります。パソコンの仕様と照らし合わせながらA/D変換ボードを選定して下さい。
（注5） 以前対応しておりましたGrassValley(MEDIAEDGE)社製MPEGボードは販売終了に伴いご利用いただけません。

SleepSign+VideoOptionシステム構成例（デスクトップパソコン）

※ビデオカメラ・画面分割機等は除く

商品名 型式 定価（税込） メーカー
1 睡眠解析研究用プログラム
SleepSign		 \3,080,000
（税抜\2,800,000）		 キッセイ
コムテック
2 SleepSign
オプションプログラム
VideoOption		 \440,000
（税抜\400,000）		 キッセイ
コムテック
3 パソコン　※1 概算：\330,000
（税抜\300,000）
4 A/D変換ボード（16ch記録用）PCI Express　※2 AIO-161601UE3-PE \141,130
（税抜\128,300）		 CONTEC
5 シールドケーブル(0.5m) PCB37PS-0.5P \7,590
（税抜\6,900）		 CONTEC
6 バッファアンプ機能増設ボックス ATBA-16E \41,470
（税抜\37,700）		 CONTEC
7 シールドケーブル(1.5m) PCB37PS-1.5P \7,810
（税抜\7,100）		 CONTEC
8 BNC端子台 ATP-16E \18,150
（税抜\16,500）		 CONTEC
9 BNCケーブル(1.5m)×チャネル分 OPEN
10 グラバーボード DFG/SV1/PCIe \32,780
（税抜\29,800）		 The
Imaging
Source
合計（概算含） \4,136,000
（税抜\3,760,000）
※1 パソコンの性能については、別途お問合せください。（推奨スペックは特徴を参照してください。）
※2 32ch記録は別途下記のオプションが必要です。
商品名 型式 定価（税込） メーカー
16ch増設アクセサリ ATUH-16A(PCI) \22,110
（税抜\20,100）		 CONTEC
シールドケーブル(0.5m) PCB37PS-0.5P \7,590
（税抜\6,900）		 CONTEC
バッファアンプ機能増設ボックス ATBA-16E \41,470
（税抜\37,700）		 CONTEC
シールドケーブル(1.5m) PCB37PS-1.5P \7,810
（税抜\7,100）		 CONTEC
BNC端子台 ATP-16E \18,150
（税抜\16,500）		 CONTEC
BNCケーブル(1.5m)×チャネル分 OPEN
