リアルタイムに波形をモニタリングしながらアナログ信号を収録

AD Convert

アナログ信号をA/D変換して収録

生体アンプなどから出力されるアナログ信号をA/D変換装置を通じてパソコンに取り込み、リアルタイムにモニタリングしながらデータ収録します。

A/D変換ボードから取り込む

次図のように、A/D変換ボード、バッファアンプ、BNC端子台を接続して収録します。
17ch以上で収録したい場合は、A/D変換ボードに増設用のサブボードを接続し、そこにバッファアンプとBNC端子台をもう1セット繋げて収録します。

desktop_kousei

USBポートから取り込む

次図のように、A/D変換ユニット（USB)、バッファアンプ、BNC端子台を接続して収録します。この構成で32chまでの収録が行えます。

note_kousei2

波形データ収録プログラム VitalRecorder2

A/D変換装置から取り込んだデジタル信号をモニタリングしながら収録します。

VitalRecorder2

  • 最大32chまでの信号が収録できます。
  • 波形の描画速度や倍率を自由に変更できます。
  • 収録中に最大10種類のイベントを入力できます。

2つの収録方法

「ファイル保存」と「データベース保存」の2つの収録方法が選択できます。

  • ファイル保存の場合：
    当社の独自フォーマットであるKCDファイルとして保存されます。テキストファイルにも変換可能です。
  • データベース保存の場合：
    BIMUTAS-Video や KineAnalyzer 等の当社解析ソフトウェアと同じデータベースに格納されます。データを収録するとそれぞれの解析ソフトウェアですぐに解析が行えます。

Save Method

収録条件の設定

サンプリング周波数と各収録チャネルの設定（チャネル名、解析属性、波形の色 など）が行えます。設定した収録条件は名前をつけて保存することができ、実験プロトコル毎の設定・保存が可能です。

Recording conditions

被験者情報の登録（データベース保存の場合のみ）

収録するデータ毎に、IDや氏名などの被検者情報が登録できます。キーワード（データ検索の際に絞り込み条件として指定可能）やメモ書きも登録できます。

Subject information

校正条件の設定

収録するチャネルごとに校正条件が設定できます。校正条件を設定することで、電圧値として入力される信号を実際の測定単位や尺度に変換することができます。

Calibration conditions

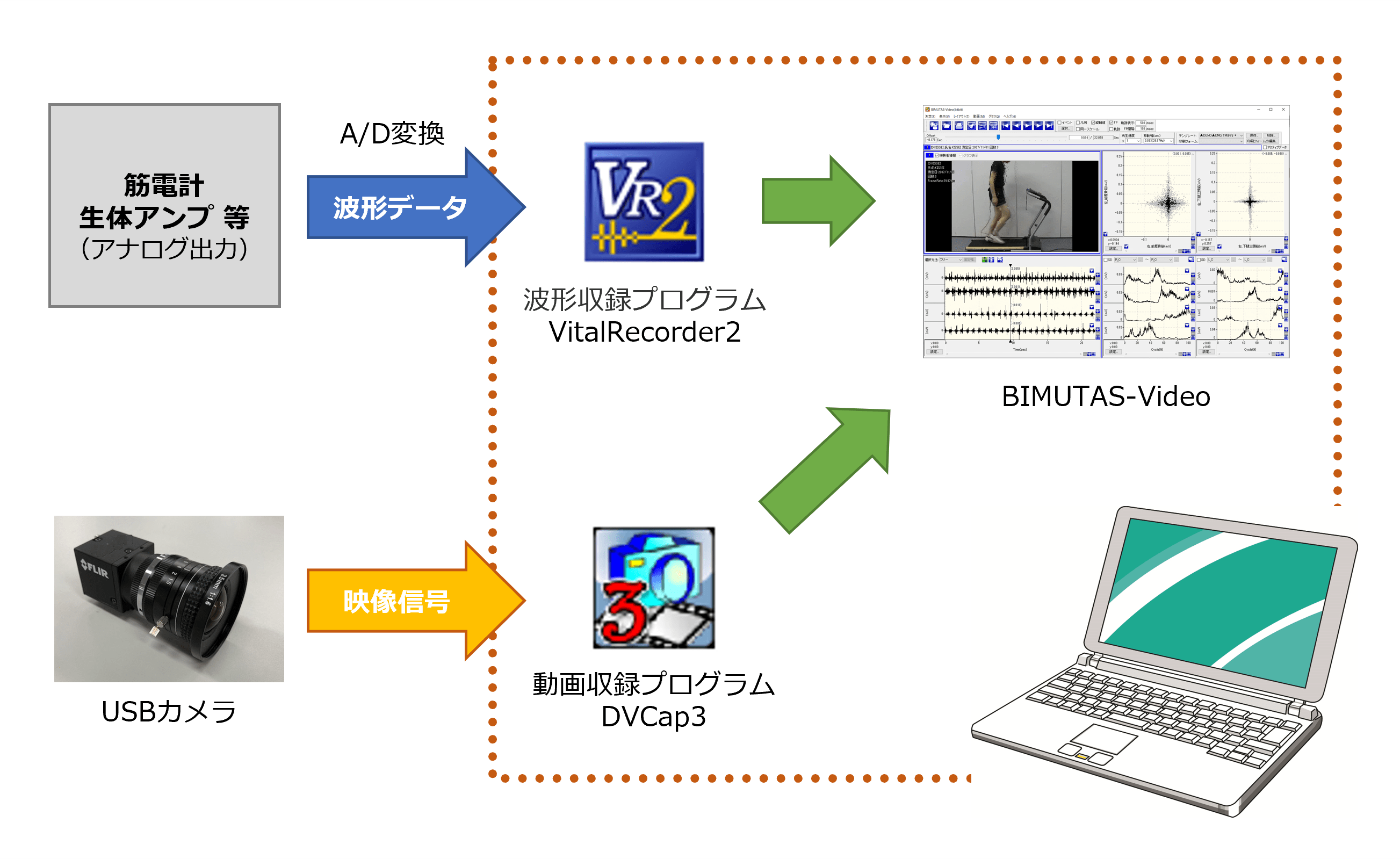

アナログ信号とカメラ映像の同時収録

VitalRecorder2と動画収録オプションを併用することで、アナログ信号とカメラ映像を1台のパソコンで同時に収録することができます。

アナログデータの入力

ソフトウェア仕様

サンプリング周波数と収録可能チャネル数の関係

サンプリング周波数 収録可能チャネル数（※1）
100Hz、128Hz、256Hz、500Hz、512Hz、1KHz、2KHz 32
2.5KHz 29
5KHz 14
10KHz 14
※1：使用するパソコンの性能によって、各サンプリング周波数で収録できるチャネル数の上限は変わる可能性があります。
※2：VitalRecorder2で収録可能なサンプリング周波数の範囲は、100Hz～10KHzです。

収録可能時間の目安

収録可能時間は、記録するディスクの空き容量によって決まります。
次の表に、640MBの空き容量のあるディスクに記録した場合の収録可能時間（目安）を示します。

サンプリング周波数（Hz） 収録チャネル数
2 8 16 32
200 232時間57分 58時間24分 29時間06分 14時間33分
256 173時間28分 43時間22分 21時間40分 10時間50分
500 88時間49分 22時間12分 11時間06分 5時間33分
512 86時間44分 21時間41分 10時間50分 5時間25分
1000 46時間35分 11時間38分 5時間48分 2時間54分
参考）250Hz、8chで 7時間分のデータを収録した場合のデータ容量は、約100MBです。

ハードウェア仕様

A/D変換ボード

desktop_kousei

名称 インターフェース 入力
Ch数		 分解能 入力
レンジ		 メーカー
AD16-16U(PCI)EV PCI Bus 16 16bit ±5v
±10v		 CONTEC
AIO-161601UE3-PE PCI Express x1
※3：16chで収録する場合は、パソコンに空きスロットが1つ必要です。
※4：それぞれのA/D変換ボードで対応するOSは異なります。事前にご相談ください。

17ch以上の信号を収録する場合は、使用するA/D変換ボードに次のサブボードを増設します。

使用するメインボード 増設用サブボード メーカー
AD16-16U(PCI)EV ATUH-16A(PCI) CONTEC
AIO-161601UE3-PE
※5：17ch以上で収録する場合は、パソコンに隣接する2つの空きスロットが必要です。

A/D変換ボード及びサブボードと生体アンプの間は、次の製品で接続します。

使用するA/D変換ボード 接続に必要なハードウェア
AD16-16U(PCI)EV ・シールドケーブル（0.5m）　［PCB37PS-0.5P］
・バッファアンプ　［ATBA-16E］
・シールドケーブル（1.5m）　［PCB37PS-1.5P］
・BNC端子台　［ATP-16E］
・BNCケーブル ×収録チャネル数分
AIO-161601UE3-PE
AD16-16U(PCI)EV
＋ATUH-16A(PCI)		 ※メインボードとサブボードの2セット分が必要になります。
・シールドケーブル（0.5m）　［PCB37PS-0.5P］
・バッファアンプ　［ATBA-16E］
・シールドケーブル（1.5m）　［PCB37PS-1.5P］
・BNC端子台　［ATP-16E］
・BNCケーブル ×収録チャネル数分
AIO-161601UE3-PE
＋ATUH-16A(PCI)

A/D変換ユニット（USB）

note_kousei2

名称 インターフェース 入力
ch数		 分解能 入力
レンジ		 メーカー
AIO-163202FX-USB USB2.0 32 16Bit ±10V CONTEC
※6：USB2.0のポートが1つ必要です。Windows10やWindows11であればUSB3.0でも構いません。

A/D変換ユニットと生体アンプの間は、次の製品で接続します。

A/D変換ユニット その他ハードウェア
AIO-163202FX-USB ・シールドケーブル（0.5m）　［PCB96PS-0.5P］
・バッファアンプ　［ATBA-32F］
・ACアダプタ（5VDC, 2A）　［POA200-20-2］
・シールドケーブル（1.5m）　［PCB96PS-1.5P］
・BNC端子台　［ATP-32F］
・BNCケーブル ×収録チャネル数分

動画収録オプション

USBカメラキットと動画収録プログラムから構成されるオプションです。USBカメラからの映像をパソコンで収録し、動画ファイル（AVIファイル）として保存します。
収録開始のタイミングで、カメラ背面にある端子から同期信号を出力することができます。

USB Camera Kit

解像度/フレームレート インターフェース
720×540（60, 30fps）、1280×800（30fps） USB 3.1 Gen 1

動作環境

パソコン推奨スペック

・OS：Windows10 Pro 64bit, Windows11 Pro 64bit
・CPU：Intel Core-i5プロセッサ以上
・メモリ：8GB以上
・ストレージ：500GB以上
・USBポート（※7）
・ボードスロット（※8）

※7：ソフトウェアのプロテクトキー（ライセンスドングル）を装着するために必要です。また、A/D変換ユニット（USB）を使用するときに必要です。
※8：A/D変換ボードを使って収録するときに必要です。

ソフトウェア

商品名 型式 定価（税込）
1 波形データ収録プログラム（※1、※2） VitalRecorder2 \330,000
（税抜\300,000）
2 動画収録プログラム（※1、※2、※3） DVCap3 \220,000
（税抜\200,000）
※1：購入から2年間は、無償でバージョンアッププログラムを提供いたします。3年目以降のバージョンアップ料についてはお問い合わせください。
※2：パソコンの推奨スペックは [仕様] タブをご覧ください。動作機種に制限がありますので、他で購入される場合や既存のものを使用される場合は一度お問合わせ下さい。
※3：動画収録には、別途「USBカメラキット」が必要です。

ハードウェア

A/D変換ボード

商品名 型式 定価（税込）
1 アナログ入出力PCIボード16ch（※4） AD16-16U(PCI)EV \159,170
（税抜\144,700）
2 アナログ入出力PCIExpressボード16ch（※4） AIO-161601UE3-PE \175,230
（税抜\159,300）
3 16ch増設サブボード ATUH-16A(PCI) \27,500
（税抜\25,000）
4 シールドケーブル（0.5m） PCB37PS-0.5P \7,590
（税抜\6,900）
5 バッファアンプ ATBA-16E \51,590
（税抜\46,900）
6 シールドケーブル（1.5m） PCB37PS-1.5P \7,810
（税抜\7,100）
7 BNC端子台 ATP-16E \22,550
（税抜\20,500）
※4：17ch以上の収録を行う場合は、使用するメインのA/D変換ボードの他に「16ch増設サブボード」以下がもう1セット必要になります。

A/D変換ユニット（USB）

商品名 型式 定価（税込）
1 アナログ入出力ユニット（USB対応） AIO-163202FX-USB \202,510
（税抜\184,100）
2 シールドケーブル（0.5m） PCB96PS-0.5P \14,300
（税抜\13,000）
3 バッファアンプ ATBA-32F \77,220
（税抜\70,200）
4 ACアダプタ（5VDC, 2A） POA200-20-2 \10,120
（税抜\9,200）
3 シールドケーブル（1.5m） PCB96PS-1.5P \15,620
（税抜\14,200）
6 BNC端子台 ATP-32F \41,800
（税抜\38,000）

USBカメラキット

商品名 型式 定価（税込）
1 USBカメラキット（※5） KC-USBCam-KIT \165,000
（税抜\150,000）
※5：USBカメラ（単焦点レンズ）、USBケーブル、三脚、同期信号出力ケーブル のセット商品です。
※6：動画収録には、別途「動画収録プログラム DVCap3」が必要です。

お問い合わせ

ご質問・ご相談などお気軽にお問い合わせください。

キッセイコムテック株式会社
公共・医療ソリューション事業部
TEL：0263-48-5551
製品名アナログ信号収録システム
分類脳波、筋電図、心電図、その他 アナログ信号
製品概要アンプから出力されるアナログ信号を収録し、デジタルデータに変換します。
